Головне управління розвідки МО України в розділі “Засоби ураження” рубрики “Компоненти у зброї” на платформі War&Sanctions публікує інтерактивну схему, складові частини та електронну елементну базу безпілотного авіаційного апарату “Герань-2” серії “Э”, що обладнаний переносним зенітно-ракетним комплексом.
Основні тези:
- Нова модифікація російського дрона “Герань-2” обладнана ПЗРК “Верба” та бойовою частиною.
- Оператор здійснює контроль за безпілотником у режимі реального часу, активуючи сервоприводи для здійснення пуску ракети на ціль.
- Дрон після відстрілу ракети може виконувати інші ударні завдання, включаючи наведення на ціль оператором.
War&Sanctions: Новітня модифікація “Герані” одночасно несе на собі ПЗРК і бойову частину
У відповідь на результативну діяльність Повітряних сил України та армійської авіації щодо ліквідації ворожих БпЛА, супротивник продовжує пристосовувати свої безпілотні платформи для ураження повітряних об’єктів.
Раніше ГУР МО України інформувало про застосування “Герані-2” з радянською ракетою класу “повітря-повітря” Р-60. Наразі розкрито подробиці нової конструкції безпілотника — тепер з ПЗРК “Верба” на борту.
Поширити
Використання цієї модифікації передбачає ручне управління безпілотником оператором у реальному часі. Для цього використовується китайська оптична камера Honpho TS130C-01, розміщена в носовому обтічнику, а також mesh-модем Xingkay Tech XK-F358 (КНР).
У випадку виявлення повітряної цілі оператор послідовно задіює два сервоприводи: перший – ініціює хімічну акумуляторну батарею та азотний балон охолодження головки самонаведення (ГСН) ПЗРК, другий – після охолодження до необхідної температури ГСН відкриває спеціально виготовлену захисну кришку. Спусковий механізм ракети зафіксовано у постійно натиснутому положенні за допомогою кабельних стяжок, що гарантує автоматичний пуск одразу після захоплення цілі головкою самонаведення.
Важливою особливістю цієї версії від модифікації з ракетою Р-60 є наявність на самому безпілотнику повноцінної основної бойової частини. На дослідженному ГУР зразку встановлено термобаричну бойову частину ТББЧ-50М.

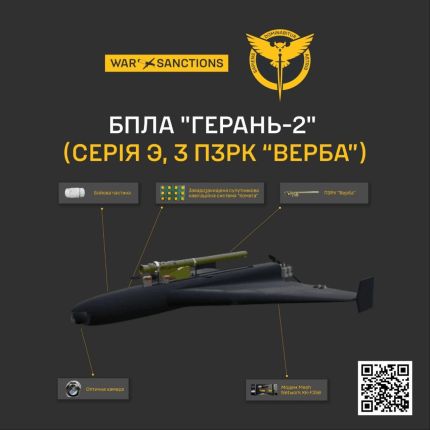

Модифікований дрон “Герань”
Отже, після відстрілу зенітної ракети БпЛА зберігає здатність виконувати своє основне ударне завдання. Наведення на ціль також може здійснюватись оператором.
Набір блоків та компонентів стандартний для подібних “Гераней”: польотний контролер, інерціальна навігаційна система, 12-канальна “комєта”, трекер на базі мікрокомп’ютера Raspberry та 3G/4G-модемів тощо.
Поширити
В інерціальній навігаційній системі вперше зафіксовано застосування нового 6-осьового інерціального модулю SCH1633-D0I виробництва Murata (Японія). Даний модуль було представлено наприкінці 2024 року як рішення для цивільних автомобільних систем – автономного керування та передових систем допомоги водієві.
Держави походження решти електронної елементної бази — США, КНР, Швейцарія, Тайвань, Японія, Німеччина та Велика Британія.
Повний список компонентів з маркуванням і фотографіями наявний на порталі War&Sanctions.
Оприлюднення таких відомостей спрямоване на розкриття технологічних ланцюгів російської військової агресії та сприяння посиленню міжнародного санкційного впливу.
