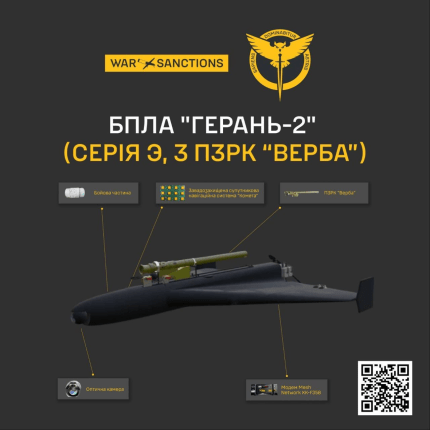

ГУР МО України в розділі “Засоби ураження” підрозділу “Компоненти у зброї” інтернет-ресурсу War&Sanctions надає інтерактивну схему, елементи конструкції та електронні компоненти безпілотного апарату “Герань-2” серії “Э”, обладнаного переносним зенітно-ракетним комплексом.
Основні положення:
- Нова версія російського дрона “Герань-2” укомплектована ПЗРК “Верба” та бойовим зарядом.
- Оператор здійснює управління безпілотником в режимі реального часу, активуючи сервомеханізми для здійснення пуску ракети в ціль.
- Апарат після здійснення пуску ракети може виконувати інші ударні завдання, включно з наведенням на ціль оператором.
War&Sanctions: Нова версія “Герані” одночасно несе на собі ПЗРК та бойову частину
У відповідь на результативну діяльність Повітряних сил України та армійської авіації щодо знешкодження ворожих БпЛА, противник продовжує пристосовувати власні безпілотні платформи для завдання шкоди повітряним об’єктам.
Раніше ГУР МО України інформувало про використання “Герані-2” з ракетою радянського виробництва класу “повітря-повітря” Р-60. Сьогодні розкрито відомості про нову комплектацію апарату — тепер з ПЗРК “Верба” на борту.
Поширити
Застосування даної версії передбачає ручне управління апаратом оператором у режимі реального часу. Для цього застосовується китайська оптична камера Honpho TS130C-01, розташована в головному обтічнику, а також mesh-модем Xingkay Tech XK-F358 (КНР).
При виявленні повітряної цілі оператор послідовно запускає два сервоприводи: перший — активує хімічну акумуляторну батарею та балон з азотом для охолодження головки самонаведення (ГСН) ПЗРК, другий — після досягнення необхідної температури ГСН відкриває спеціально зроблену захисну кришку. Механізм запуску ракети зафіксовано в постійно натиснутому стані за допомогою кабельних хомутів, що забезпечує автоматичний пуск одразу після захоплення цілі головкою самонаведення.
Важливою особливістю даної версії від версії з ракетою Р-60 є наявність на самому дроні повноцінного основного бойового заряду. На зразку, дослідженому ГУР, встановлено термобаричну бойову частину ТББЧ-50М.
Модифікований дрон “Герань”
Таким чином, після здійснення пуску зенітної ракети БпЛА зберігає можливість виконувати своє головне ударне завдання. Наведення на об’єкт також може здійснюватись оператором.
Набір вузлів та компонентів типовий для таких “Гераней”: польотний контролер, інерціальна система навігації, 12-канальна “комєта”, трекер на основі мікрокомп’ютера Raspberry та 3G/4G-модемів тощо.
Поширити
В інерціальній системі навігації вперше зафіксовано використання нового 6-осьового інерціального модуля SCH1633-D0I виробництва Murata (Японія). Даний модуль був представлений в кінці 2024 року як рішення для цивільних автомобільних систем — автономного управління та сучасних систем допомоги водієві.
Країни походження іншої електронної компонентної бази — США, КНР, Швейцарія, Тайвань, Японія, Німеччина та Велика Британія.
Повний перелік компонентів з позначенням і фотоматеріалами знаходиться на порталі War&Sanctions.
Оприлюднення подібних даних має на меті виявлення технологічних зв’язків російської військової агресії та сприяння посиленню міжнародного тиску санкцій.
