Українська протиповітряна оборона застосовує різноманітні комплекси для оборони від повітряних об’єктів рф. Системи ППО розподіляються за дальністю дії та видом, зокрема ЗРК “Бук”, NASAMS, Patriot, а також мобільні групи вогневого ураження та авіація.
Протиповітряна оборона (ППО) – один із важливих компонентів забезпечення безпеки повітряного простору України від російських повітряних об’єктів, таких як безпілотники-камікадзе, крилаті та балістичні ракети. Різні типи систем ППО мають різні функції, зокрема певні ефективні проти дронів і літаків, інші – проти крилатих і балістичних ракет. УНН розповідає, які є типи ППО, їхні функції та які їхні спроможності щодо знищення.
Що таке ППО?
ППО – це протиповітряна оборона, досить часто до цих трьох літер додають ще слово “система”, і це не просто так, адже ППО – це саме система протиповітряної оборони, що включає багато засобів виявлення та ліквідації, які пов’язані між собою.
Комплекс або система ППО містить у собі радіолокаційну станцію, яка ідентифікує повітряні цілі, системи управління вогнем, звідки здійснюється вогонь, і саму пускову установку. Тобто, одна система ППО може складатися з кількох одиниць техніки.
Кожен окремий елемент не виконує завдання захисту, тільки у складі комплексу можливо знайти і ліквідувати повітряну ціль. Станція РЛС виявляє ворожу ціль у небі, після того, як ракету або літак супротивника виявлено, його траєкторія відстежується для визначення напрямку, висоти та швидкості. Ці дані необхідні для формування цілевказівки, тобто задати маршрут польоту своєї зенітної ракети або обрати попередження для зенітної гармати.
Існує два основні принципи наведення:
- командне наведення – коли команди ракеті, куди рухатись, передаються із землі;
- самонаведення – коли ракета самостійно захоплює ціль і управляє своїм рухом.
Типи ППО за дальністю дії та видом
Системи ППО розрізняють за дальністю дії, видом, призначенням. Наприклад, за дальністю ураження повітряних цілей засоби протиповітряної оборони поділяються на:
- понад 100 км – великої дальності;
- до 100 км – середньої дальності;
- до 30 км – малої дальності;
- до 10 км – короткої дальності.
Зокрема, до засобів ураження на короткій і малій дальності можна віднести ЗРК “Стріла-10”, ЗРК “Оса”, 2С6 “Тунгуска”, ЗСУ-23-4, німецькі Gepard, Skyranger, Skynex, британські Stormer HVM, американські AN/TWQ-1 Avenger.
Так, наприклад, ЗСУ-23-4 “Шилка”, яка застосовується в основному для знищення повітряних цілей, що рухаються зі швидкістю до 450 м/с, на відстанях до 2500 м і висотах до 1500 м, а також наземних (надводних) цілей на відстані до 2000 м з місця, з короткої зупинки та в русі, має чотири 23-мм зенітні гармати, і тому відноситься до зенітних самохідних установок.

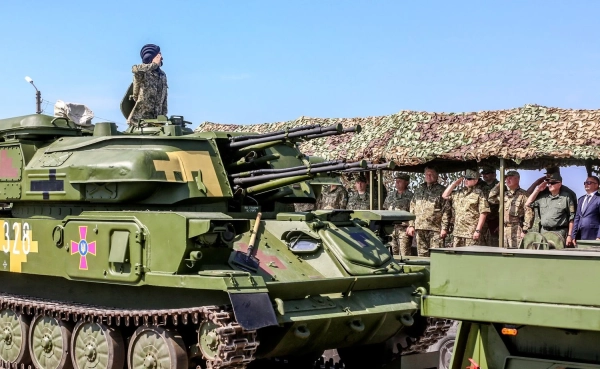

ЗСУ-23-2 “Шилка” на озброєнні ЗСУ
Разом з тим, наприклад, 2С6 “Тунгуска”, яка також призначена для ураження повітряних цілей, що летять на малій відстані, вже відноситься за типом ураження до зенітно-гарматних ракетних комплексів, оскільки має на своєму озброєнні дві 30 мм автоматичні гармати та 8 керованих ракет, здатних знищувати ворожі цілі у повітрі.

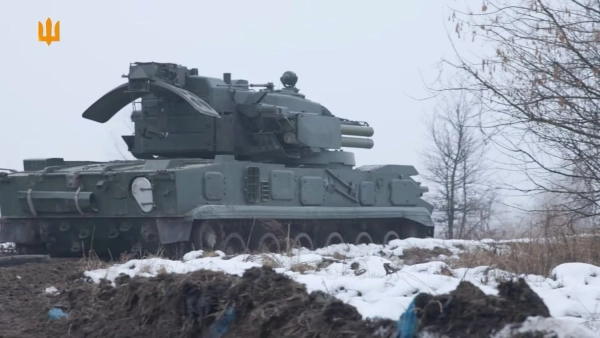

ЗГРК 2С6 “Тунгуска”
До систем ППО можна також зарахувати переносні зенітно-ракетні комплекси, які може переносити та використовувати один або кілька військовослужбовців. Такі комплекси призначені для ураження вертольотів і літаків супротивника, що летять низько, а також БПЛА та крилатих ракет.
Так, у листопаді 2024 року солдат Наталія Грабарчук, яка в цивільному житті працювала вихователем у дитячому садку, знищила крилату ракету з ПЗРК “Ігла” під час масованої атаки рф.
Призначення систем середньої дальності – захист важливих об’єктів і угруповань військ, перехоплення літаків, крилатих ракет. Зокрема, на озброєнні України є такі системи, як 9К37 “Бук”, 9К330 “Тор”, NASAMS, IRIS-T SLM, SAMP/T. Такі системи зазвичай використовують зенітні керовані ракети з радіолокаційним, інфрачервоним або комбінованим наведенням.
Наприклад, “Бук” має гусеничну базу та призначений для боротьби з маневровими аеродинамічними цілями (крилаті ракети, керовані бомби, літаки, гелікоптери, БПЛА тощо) на малих і середніх висотах, в умовах інтенсивної радіопротидії.

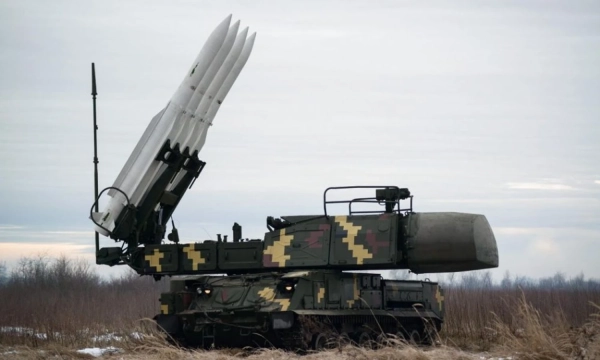

Пускова установка ЗРК “Бук-М1” на озброєнні ЗСУ
Варто зазначити, що у 2023 році певні системи “Бук” переобладнали для використання американських ракет RIM-7 Sea Sparrow – керована корабельна зенітна ракета малої дальності з напівактивною радіолокаційною головкою самонаведення, розроблена на початку 1960-х на основі ракети класу “повітря – повітря” AIM-7 Sparrow, прийнята на озброєння у 1976-му. Це рішення суттєво вплинуло на систему ППО України, адже виробництво зенітних ракет для комплексів ППО “Бук-М1” та “С-300” є тільки в росії.

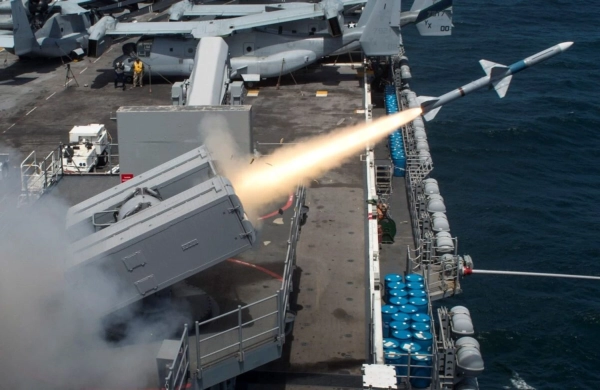

Пуск Sea Sparrow з військового корабля
ЗРК “Тор” також має гусеничну базу та призначений для прикриття важливих адміністративних, економічних і військових об’єктів, перших ешелонів сухопутних військ від ударів протирадіолокаційних і крилатих ракет, дистанційно пілотованих літальних апаратів, керованих авіабомб, літаків і вертольотів, зокрема виконаних за технологією “стелс”. Здатний працювати як в ручному режимі, за участю операторів, так і в повністю автоматичному режимі. При цьому система “Тор” самостійно контролює визначений повітряний простір і самостійно збиває всі повітряні цілі, не розпізнані системою “свій-чужий”.
“Тракторні війська” “вкрали” російський ЗРК “Тор” на початку повномасштабного вторгнення
Система NASAMS – це зенітний ракетний комплекс середньої дальності, розроблений норвезькою компанією Kongsberg і американською Raytheon. Його абревіатура розшифровується як Norwegian Advanced Surface to Air Missile System, тобто “Норвезька вдосконалена ракетна система “земля-повітря”. Цей ЗРК призначений для ураження повітряних цілей на малих і середніх висотах за будь-яких погодних умов.
Основним засобом ураження ЗРК NASAMS є авіаційна ракета класу “повітря-повітря” AIM-120 AMRAAM з активною радіолокаційною головкою самонаведення виробництва американської компанії Raytheon.
ЗРК NASAMS
Захоплення цілі радіолокаційною головкою самонаведення ракети відбувається вже в повітрі на відстані до 20 км від цілі, після чого починається її активне самонаведення. Ракета AMRAAM обладнана уламково-фугасною бойовою частиною спрямованої дії.
Для збільшення живучості комплексу передбачається розосередження пускових установок від пункту управління та РЛС на відстань декількох кілометрів. При цьому зв’язок з установками може бути організований кабельною, волоконно-оптичною або цифровою лінією зв’язку.

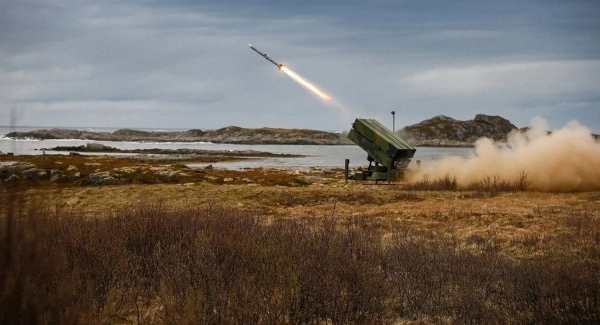

Робота ЗРК NASAMS
Системи ППО IRIS-T та SAMP/T мають колісну базу та призначені для протиповітряного захисту механізованих підрозділів, а також протиповітряного прикриття важливих стаціонарних об’єктів від масованого нападу широкого класу повітряних цілей, що включають літаки, крилаті та балістичні ракети.
Зокрема, Україна використовує два типи систем комплексів IRIS-T:
- IRIS-T SLS – малий радіус дії, дальність до 12 км, висота до 8 км;
- IRIS-T SLМ – середній радіус дії, дальність до 40 км, висота до 20 км.
Ракети IRIS-T відрізняються високою маневреністю та здатні уражати цілі як на зустрічних курсах, так і під час переслідування.

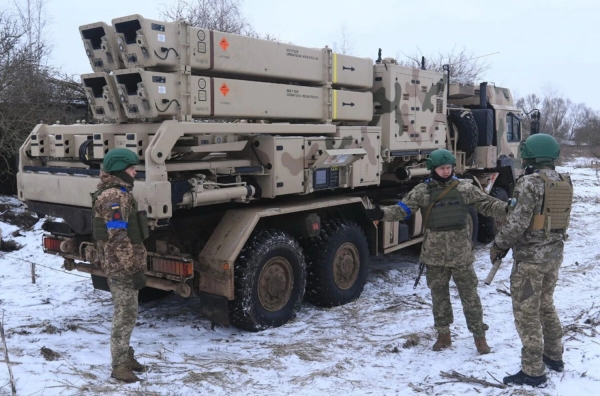

Пускова установка комплексу IRIS-T SLM в Україні
Aster 30 SAMP/T – це французько-італійська система протиповітряної оборони наземного базування, розроблена для протидії високошвидкісним загрозам, таким як тактичні балістичні ракети, а також крилатим ракетам, літакам і БПЛА.

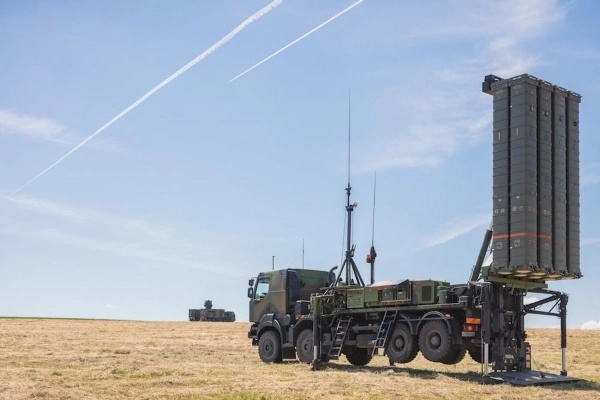

Пускова установка зенітного ракетного комплексу SAMP/T збройних сил Італії
Зазначимо, раніше начальник управління комунікацій командування Повітряних сил Юрій Ігнат повідомляв, що з цього комплексу було збито російський літак.
SAMP/T збивав Сушку. Але й інші цілі. Є підтверджений літак
– сказав Ігнат.
Системи великого радіусу дії призначені для протиракетної оборони державного рівня, знищення балістичних і аеродинамічних цілей. Україна має на своєму озброєнні системи С-300 та Patriot.
С-300 призначена для оборони важливих військових об’єктів, угруповань військ і адміністративно-промислових центрів від ударів всіх типів літаків і вертольотів, крилатих ракет, інших аеродинамічних засобів повітряного нападу, аеробалістичних і балістичних ракет оперативно-тактичного призначення.

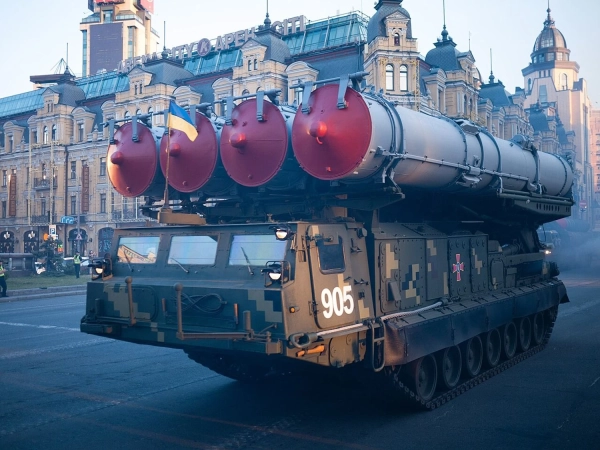

Система С-300В на параді до Дня незалежності України
Patriot – зенітний ракетний комплекс виробництва США. Це одна з найсучасніших систем ППО у світі. Призначений для знищення літаків, крилатих і балістичних ракет. Patriot здатний збивати високошвидкісні та складні цілі, забезпечуючи багатошаровий захист для стратегічних об’єктів і великих міст.
Комплекс знищує різні аеродинамічні та балістичні цілі, включно з гіперзвуковими. Ракети Patriot вражають гіперзвукові ракети “Циркон” та “Кинджал”, які розвивають швидкості до 11 000 і до 16 000 км/год відповідно.
Ракети комплексу Patriot (особливо версія PAC-3 MSE) мають високу точність, вражають цілі прямим наведенням, що важливо для захисту від балістичних ракет. Одна батарея Patriot одночасно виявляє до 100 цілей, супроводжує до 8 цілей.

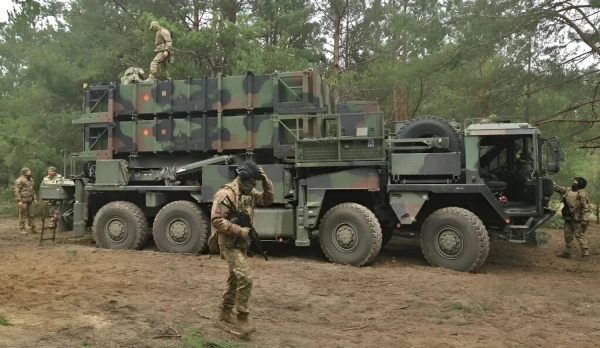

ЗРК Patriot PAC-2 Повітряних сил ЗС України
Авіацію, хоч і не можна віднести до класичних систем ППО, але у завданнях зі знищення російських повітряних цілей вона відіграє дедалі важливішу роль. Зокрема, у серпні 2024 року українські військові з гелікоптера Мі-8 армійської авіації збили російський ударний безпілотник Shahed-136.
Також у грудні 2024 року, під час масованої атаки рф, український пілот американського винищувача F-16 знищив шість крилатих ракет, дві з них – авіаційною гарматою.
У березні 2025 року винищувач Mirage-2000 збив крилату ракету Х-101 в українському небі під час російської атаки.
Окрім того, Україна вдало використовує мобільні вогневі групи для збиття ворожих дронів, адже це набагато дешевше, ніж використовувати зенітні ракети для збиття російських крилатих та балістичних ракет.

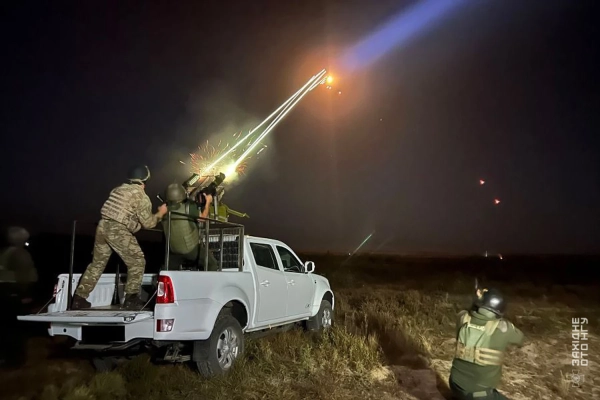

Робота мобільних вогневих груп – на фото можна побачити спарені кулемети “Максима”, який розробили ще у 1883 році.
